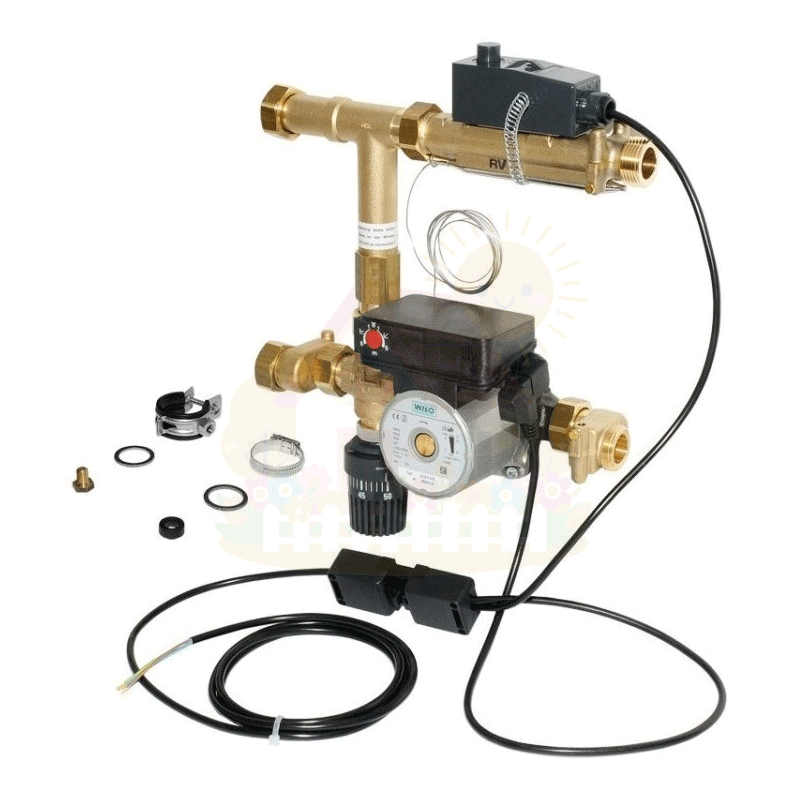

Насосный узел для тёплого пола Oventrop REGUFLOOR H 1151000
- Артикул товара 1151000
Насосно-смесительный узел Oventrop Regufloor H (арт. 1151000) используется для регулирования температуры подачи в системах напольного отопления и для подключения системы тёплого пола к системе отопления путём установки на стальную гребенку с количеством контуров от 2 до 12. Насосно-смесительный модуль Oventrop Regufloor H 1151000 имеет мощность до 15 кВт и способен ослуживать систему тёплых полов площадью до 200 м2 при теплопотребности 75 Вт/м2.
Насосно-смесительный модуль Oventrop Regufloor H 1151000 укомплектован энергоэффективным насосом WILO Star E15/1-5 мощностью до 50 Вт. Он позволяет экономить до 50% энергии по сравнению с нерегулируемыми отопительными насосами. В зависимости от режима работы можно плавно и бесступенчато регулировать мощность насоса. Имеется возможность настройки режима «Autopilot» (автоматический режим снижения частоты вращения). Снабжён функцией деблокирования и специальным отливом под ключ на корпусе насоса. Мотор насоса устойчив к токам блокировки и не требует защиты.
Насосно-смесительный блок Овентроп 1151000 состоит из присоединительных патрубков, трёхходового распределительного вентиля, терморегулятора с накладным датчиком, электрического накладного регулятора для защиты от перегрева и насоса с частотным регулированием. Насосно-смесительный блок Oventrop Regufloor H контролирует температуру с помощью накладного датчика на подающей линии. Максимально допустимая температура на датчике не должна больше чем на 30°С превышать настроечную. Настройка терморегулятора ограничивается и блокируется. На переключателе насоса возможно установить режим работы «перепад давления переменный (∆p-v)» или «перепад давления постоянный (∆p-с)», а также программу деаэрации.
- Трёхходовой вентиль имеет вход и два выхода. В зависимости от положения тарелки вентиля, теплоноситель направляется в один из выходов, либо, при промежуточном положении, разделяется на два потока.
- Терморегулятор с накладным датчиком – это пропорциональный регулятор, работающий без вспомогательной энергии и разрешающий промежуточное положение. При росте температуры подачи прямой проход закрывается, а боковой открывается.
- Электрический накладной регулятор защищает контур напольного отопления от недопустимого превышения температуры подачи. При повышении температуры выше установленного порогового значения насос отключается. Когда температура опускается ниже установленного значения, насос снова включается.
- Страна производитель Германия
- Артикул товара 1151000
- Назначение для водяных тёплых полов
- Производитель Oventrop
- Материал рабочего колеса пластмасса
- Серия Regufloor H
- Класс защиты IP42
- Ширина, мм 315 мм
- Высота 360 мм
- Рабочее давление, бар 6
- Тип насосно-смесительная группа
- Глубина мм 160
- Потребляемая мощность до 50 Вт
- Управление термостатический смесительный вентиль
- Межосевое расстояние 210 мм
- Официальная гарантия производителя 1 год
- Пропускная способность Kvs, куб.м/час 4
- Мощность узла до 15 кВт
- Площадь тёплого пола до 200 м2
- Температура рабочей среды в первичном контуре до 90°C
- Диапазон регулирования во вторичном контуре от 20°C до 50°C
- Диапазон настройки электрического накладного регулятор от 20°C до 90°C
- Необходимая глубина монтажного шкафа минимум 145 мм
- Диаметр подключения к низкотемпературному контуру 1"
- Монтажная длина циркуляционного насоса 130 мм
- Перепад давления до 0,75 бара
- Укомлпектован насосом WILO Star E15/1-5
- Материал корпуса насооса серый чугун
- Материал вала насоса нержавеющая сталь
- Материал подшипников металлографит
- Особенности насоса режим «Autopilot» (плавное снижение частоты вращения)
