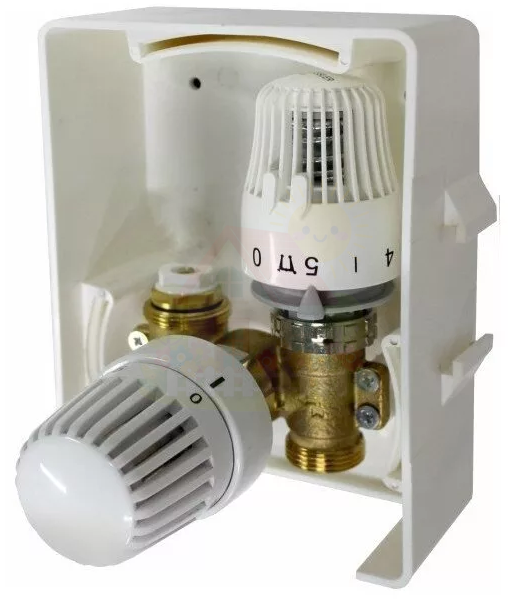

Регулировочный короб TIM TCB-K/RTL 01 с термостатическим клапаном и ограничителем обратного потока
- Артикул товара TCB-K/RTL 01
Регулировочный короб TIM TCB-K/RTL 01 с термостатическим клапаном и ограничителем обратного потока с помощью вентиля UNI-RTL. Используется для подключения одного отопительного контура площадью до 20 м2.
Область применения: Unibox C/RTL служат для регулироваания панельного отопления в помещениях с греющей поверхностью до 20 м2 Они рассчитаны для подключения одного отопительного контура. В случае большей площади необходимо организовать два отопительных контура. Оба трубопровода в этом случае должны подключаться к ,,Unibox" с помощью тройника, или с помощью Н-образного элемента и перехода. За счет увеличения диаметра обратного трубопровода можно сократить потери давления. При использовании трубы с внутренним диаметром 12 мм длина одного отопительного контура не должна превышать 100 м. При укладке отопительного контура следует обратить внимание, чтобы подающий и обратный трубопроводы лежали в стяжке попеременно. Улиткообразная форма укладки см. схему монтажа. В примере расчета (см. схему монтажa) представлены возможные варианты укладки. Unibox C/RTL позволяет регулировать панельное отопление посредством ограничения температуры обратного потока. Температура помещения дополнительно регулируется с помощью отопительных приборов. Применяется в комбинации с радиаторным отоплением, макс. температура подачи 70°C.
Технические характеристики:
- Максимальное рабочее давление 10 бар
- Подключение контура диаметр 3/4
- Диапазон регулировки температуры от +10 до 40 С
- Бренд товара TIM
- Страна производитель Италия
- Артикул товара TCB-K/RTL 01
- Тип продукта Насосные группы
- Диаметр резьбы 3/4 конус"
- Рабочее давление, бар 10
- Гарантия лет 1
- Max температура °C 100 °С
